مخفض سرعة محرك الدودة للأبواب الأوتوماتيكية وحواجز مواقف السيارات
تُعدّ الأبواب الأوتوماتيكية وحواجز مواقف السيارات جزءاً من البنية التحتية التشغيلية اليومية للمباني التجارية ومراكز البيع بالتجزئة والمستشفيات ومواقف السيارات والمجمعات السكنية في أستراليا. فهي تُجري آلاف دورات الفتح والإغلاق سنوياً، وتتطلب كل دورة منها سرعة سلسة ومتحكم بها، وثباتاً دقيقاً في وضع الفتح أو الإغلاق، وتشغيلاً هادئاً في المباني المشغولة والأماكن العامة التي تُركّب فيها. مخفض سرعة محرك الدودة يُعد هذا المحرك الميكانيكي المُعتمد لهذه الفئة من التطبيقات، حيث يجمع بين تصميم صغير الحجم بزاوية قائمة يتناسب مع أغلفة خزائن المحركات، ونظام قفل ذاتي متأصل يحافظ على وضعية الأبواب والحواجز دون الحاجة إلى طاقة مستمرة، ونظام تروس انزلاقي منخفض الضوضاء يحافظ على التشغيل دون حدود الضوضاء في أماكن العمل والمناطق السكنية.
إن المخزون المتنوع من المباني في أستراليا - من المباني المدرجة في قائمة التراث في المدن ذات متطلبات الضوضاء الصارمة إلى محطات المطارات ذات الحركة المرورية العالية، ومداخل المستشفيات ذات سياسات النظافة الصارمة وساعات الهدوء، ومراكز التسوق في الضواحي ذات معدلات فتح وإغلاق يومية عالية - يخلق مجموعة واسعة من متطلبات التركيب التي تلبيها عائلة مخفضات الديدان عبر نطاق حجم الإطار الكامل.
يشهد سوق أتمتة المباني الأسترالي - الذي يشمل أبواب المرآب ذات الرفع العمودي، والستائر الدوارة، والبوابات المنزلقة، والبوابات المفصلية، وحواجز مواقف السيارات - ترابطًا متزايدًا مع أنظمة التحكم الإشرافي وجمع البيانات (SCADA) وأنظمة إدارة المباني. وتتكامل مخفضات السرعة الدودية مع محركات التشغيل القياسية، وأجهزة التشفير، ومفاتيح الحد، مما يتيح دمجًا كاملًا لأنظمة الأتمتة دون الحاجة إلى تقنية قيادة متخصصة.
تطبيقات صناعية وحالات استخدام
تُستخدم مخفضات السرعة ذات المحرك الدودي في مجموعة واسعة من تطبيقات التحكم في الوصول وأتمتة الأبواب في المباني التجارية والسكنية الأسترالية:
- محركات مصاريع كهربائية دوارة — وحدة محرك مخفض السرعة تقوم بتشغيل أسطوانة الستارة بسرعة 4-15 دورة في الدقيقة
- محركات أبواب علوية مقطعية — حركة متحكم بها لألواح الأبواب الصناعية على مسار رأسي
- محركات البوابات المنزلقة — حركة بوابة الترس المسنن من ترس الإخراج الدودي
- محركات البوابات المتأرجحة — توجيه خرج الدودة مباشرةً إلى محور ذراع البوابة لفتح وإغلاق بزاوية 90 درجة
- حواجز مواقف السيارات — رفع/خفض الذراعين بمعدل دورة عالٍ في مواقف السيارات التجارية
مواصفات المواد المستخدمة في خدمة الأبواب والحواجز: عمود دودي من الفولاذ الكربوني مع تقوية سطحية - مناسب لعزوم الدوران المتوسطة ومعدلات الدوران العالية لمحركات الأبواب والحواجز. عجلة دودية من البرونز المصبوب بالقصدير - يُفضل استخدام عجلة البرونز منخفضة الضوضاء على عجلة النايلون في التطبيقات التجارية والتطبيقات ذات معدلات الدوران العالية حيث يُعد ثبات مستوى الضوضاء على مدى سنوات الخدمة أمرًا بالغ الأهمية. غلاف من الألومنيوم المصبوب ADC12 - خفيف الوزن لسهولة دمجه في خزانة المحرك، حاصل على تصنيف IP54 للاستخدام التجاري القياسي الداخلي والخارجي. حاصل على تصنيف IP65 للتركيبات الخارجية المعرضة للأمطار في المناطق الساحلية ذات الرطوبة العالية. طلاء مسحوق مقاوم للأشعة فوق البنفسجية للاستخدام الخارجي.
قدرة تحمل عالية لمعدل دورات التشغيل: قد تُجري حواجز مواقف السيارات التجارية في مواقف السيارات بالمراكز التجارية الأسترالية ما بين 500 و1500 دورة فتح وإغلاق يوميًا على مدار سبعة أيام في الأسبوع. وبهذا المعدل، يتراكم على آلية التشغيل ما بين 180,000 و550,000 دورة سنويًا. يجب أن يكون حجم علب التروس الدودية المستخدمة في خدمة الحواجز ذات الدورات العالية ضعف عزم الدوران التشغيلي المحسوب (SF=2.0)، ويجب اختيار حجم الإطار بناءً على تصنيف الطاقة الحرارية للخدمة المكافئة للدورات العالية المستمرة.
المواصفات الفنية ودليل الاختيار
استخدم الجدول أدناه لتحديد الطراز المناسب. تشمل المعايير الرئيسية نسبة التخفيض، وعزم الدوران الناتج، وأبعاد العمود، ومادة الغلاف. استخدم دائمًا الطراز الصحيح. عامل الخدمة (SF) لدورة عملك.
| المعلمة | النطاق / القيمة النموذجية | ملاحظات الاختيار |
|---|---|---|
| نسبة | نسبة 15:1 إلى 60:1 لتطبيقات الأبواب/الحواجز | نسب أقل للحواجز ذات الدورة السريعة؛ ونسب أعلى للستائر الثقيلة |
| عزم الدوران الناتج | 10 – 500 نيوتن متر | يغطي هذا المنتج مصاريع الأبواب الدوارة السكنية والأبواب العلوية الصناعية. |
| عمود الإدخال | IEC 60034 شفة وجه B14 | تركيب مباشر على محرك صغير أحادي أو ثلاثي الأطوار |
| مواد البناء | معيار الألومنيوم ADC12 | IP54 للاستخدام الداخلي/الخارجي القياسي؛ IP65 للمواقع الساحلية/المعرضة للعوامل الجوية |
| موانع تسرب الأعمدة | مطاط النتريل ذو الشفة المزدوجة (للاستخدام الداخلي/الجاف)؛ مطاط الفركتوز (للاستخدام الساحلي/الرطب) | توصي FKM بالبقاء ضمن مسافة 5 كيلومترات من الساحل |
| تشحيم | زيت اصطناعي ISO VG 220 (بفاصل زمني 3000 ساعة أو سنتين) | فترات ممتدة لدورات صيانة المباني التجارية |
| مستوى الضوضاء | < 60 ديسيبل (A) | مطلوب لمواقع المستشفيات والمباني السكنية والمكاتب |
► عامل الخدمة (SF): حمل منتظم SF=1.0 | صدمة متوسطة SF=1.25–1.5 | صدمة شديدة / 24 ساعة متواصلة SF=1.75–2.0
► درجة الحرارة المحيطة: الوحدات القياسية مصنفة من -10 درجة مئوية إلى +40 درجة مئوية. تتطلب المواقع الأسترالية ذات درجات الحرارة المحيطة المرتفعة (>45 درجة مئوية) مواد تشحيم عالية الحرارة وتخفيض حراري 15%.
متوفر بأحجام إطارات من 025 إلى 150. نسب تخفيض أحادية المرحلة من 5:1 إلى 100:1. عزم دوران خرج يصل إلى 4200 نيوتن متر. هيكل من الألومنيوم أو الحديد المطاوع. شفة محرك IEC B5/B14. معيار IP65، وIP66/IP67 اختياري. تشحيم بزيت صناعي أو معدني.
معايير الامتثال والجودة
نظام إدارة الجودة معتمد. يتم تصنيع كل وحدة وفحصها وفقًا لنظام إدارة جودة موثق مع إمكانية تتبع كاملة.
حاصلة على علامة CE وفقاً لتوجيهات الاتحاد الأوروبي بشأن الآلات. مقبولة على نطاق واسع في المشاريع الهندسية الأسترالية والنيوزيلندية.
أبعاد الشفة والعمود وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC). توافق التركيب المباشر مع جميع ماركات المحركات الرئيسية.
مانع للغبار ومقاوم لرذاذ الماء عالي الضغط. المعيار المعتمد للتركيبات الخارجية في أستراليا.
دراسات الحالة
دراسة حالة 1 - مصاريع دوارة لمركز تسوق، أديليد، جنوب أستراليا
مصاريع أمان دوارة - مركز متعدد المستأجرين
مشكلة العميل: كانت إحدى شركات إدارة مراكز التسوق في أديلايد تستبدل محركات أبواب الرول كل 8 إلى 12 شهرًا في مركز تجاري يضم 48 وحدة. صُممت المحركات لتحمل 50 دورة يوميًا، لكن عمليات التأجير كانت تتطلب أكثر من 200 دورة يوميًا. وكان التحميل الزائد على محرك التشغيل وتآكل التروس من أكثر أسباب الأعطال شيوعًا.
حل: تم تركيب علب التروس الدودية NMRV-063 (نسبة 30:1، SF=2.0 اختيار عزم الدوران للخدمة عالية الدورة، غلاف من الألومنيوم IP54، مادة تشحيم اصطناعية) في جميع محركات الغالق الـ 48.
نتيجة: امتد عمر محرك الغالق من 8-12 شهرًا إلى أكثر من 30 شهرًا عند أول تقييم للاستبدال. وانخفضت تكلفة الصيانة السنوية لمحرك الغالق للمركز من 38,000 جنيه إسترليني إلى أقل من 7,000 جنيه إسترليني.
دراسة حالة ٢ - الباب المنزلق للمدخل الرئيسي للمستشفى، ملبورن، فيكتوريا
باب منزلق أوتوماتيكي - المدخل الرئيسي للمستشفى
مشكلة العميل: كان أحد مستشفيات ملبورن الكبرى يعاني من شكاوى من المرضى في الأجنحة المجاورة لممر الباب المنزلق عند المدخل الرئيسي بسبب الضوضاء. وكانت وحدة تشغيل الباب تُصدر ضوضاءً تصل إلى 74 ديسيبل (A)، وهي ضوضاء مسموعة من غرف المرضى على بُعد 15 متراً خلال الليل، مما يُخالف سياسة المستشفى المتعلقة بساعات الهدوء.
حل: تم استبدال وحدة محرك التروس الحلزونية بعلبة تروس دودة NMRV-040 (نسبة 20:1، ألومنيوم IP54، عجلة من البرونز القصديري لتشغيل منخفض الضوضاء، مادة تشحيم اصطناعية).
نتيجة: انخفض مستوى ضجيج محرك الباب إلى 58 ديسيبل (A)، وهو أقل من الحد المسموح به خلال ساعات الهدوء في المستشفى والبالغ 65 ديسيبل (A). وقد تم القضاء على شكاوى المرضى في الأجنحة المجاورة.
دراسة حالة 3 - حواجز مواقف السيارات في المستشفى، بريسبان، كوينزلاند
حواجز تنظيم مواقف السيارات - موقف سيارات متعدد الطوابق تابع للمستشفى
مشكلة العميل: كان موقف السيارات متعدد الطوابق في مستشفى بريسبان، والذي يعالج 2800 حركة مركبة يوميًا عبر أربعة مسارات دخول وخروج، يتطلب استبدال التروس كل 6 أشهر بسبب تآكل العجلة الدودية - الناجم عن معدل الدورة المرتفع بالإضافة إلى اختيار عامل الخدمة غير الكافي.
حل: تم استبدال الوحدات الأصلية بصناديق تروس دودة من سلسلة NRV (نسبة 20:1، SF=2.0 للخدمة ذات الدورة العالية، ألومنيوم IP54، عجلة دودة من النايلون POM لتقليل الضوضاء، ISO VG 220 صناعي).
نتيجة: انخفض معدل تآكل التروس بمقدار 75%، مما أدى إلى تمديد العمر الافتراضي المتوقع من 6 أشهر إلى أكثر من 24 شهرًا. كما انخفض مستوى ضوضاء الحاجز ليلاً إلى 42 ديسيبل (A). وأكد المقاول المسؤول عن إدارة مواقف السيارات بالمستشفى أن هذا الحاجز هو الأقل صيانةً من بين جميع الحواجز التي استخدمها في 18 موقعًا تابعًا لمستشفيات في كوينزلاند.

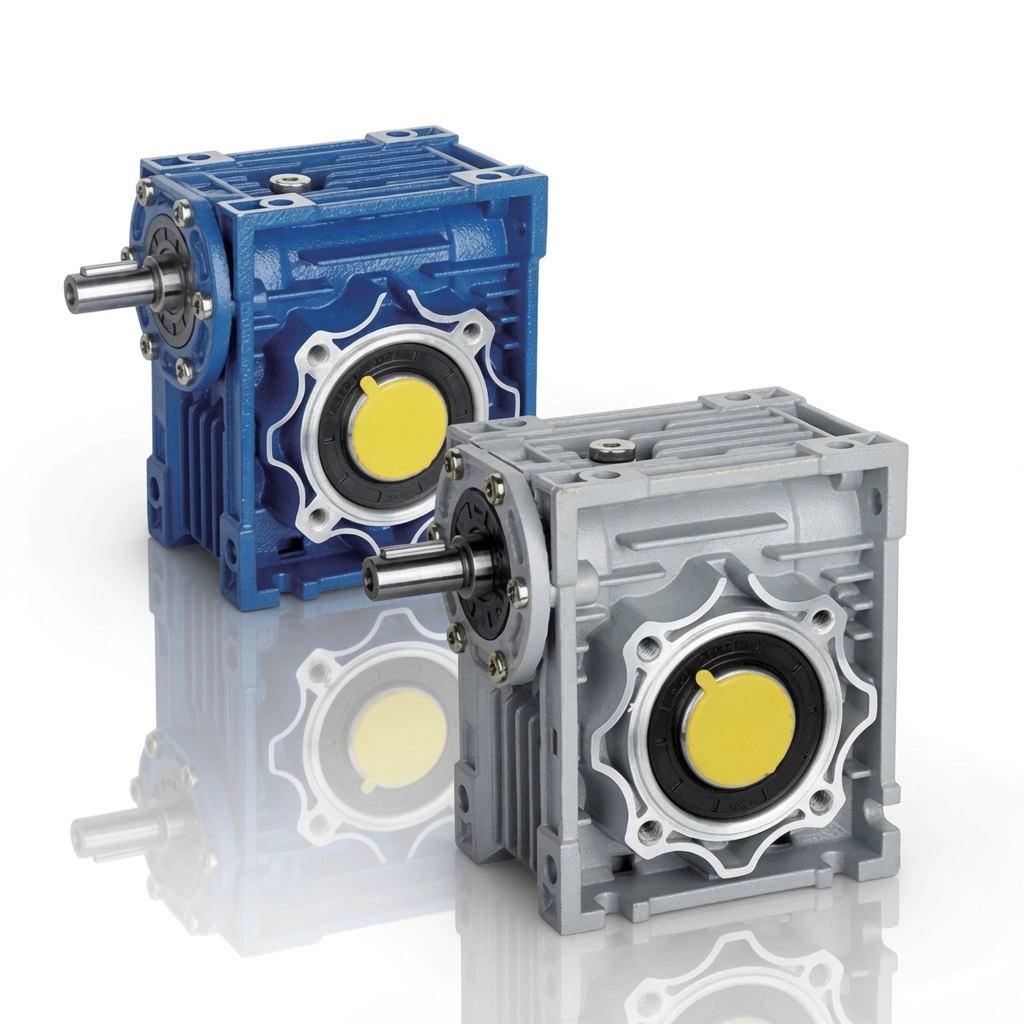

علب تروس دودة من سلسلة NMRV / NRV - أحجام الإطارات من 025 إلى 150، مصنعة وفقًا لمعيار ISO 9001:2015
لماذا تختارنا؟
أكثر من 20 عامًا من التصنيع
إنتاج معتمد من ISO منذ عام 2003. يتم شحن علب التروس الدودية إلى أكثر من 60 دولة.
الدعم الفني عن بعد
تشخيص الأعطال عبر مكالمات الفيديو في جميع المناطق الزمنية الأسترالية. استجابة سريعة دون الحاجة إلى زيارات ميدانية.
تخصيص OEM / ODM
أعمدة غير قياسية، تجويف مجوف، حواف ونسب مخصصة. مراجعة الرسم الكاملة متاحة.
القيمة المباشرة من المصنع
لا يوجد هامش ربح للموزعين. أسعار شفافة للكميات الكبيرة مع توفير كبير على الطلبات المتكررة.
متوفر في المخزون وشحن سريع
تتوفر إطارات NMRV/NRV القياسية في المخزون. يتم تجهيز الطلبات العاجلة للشحن السريع.
